先进的红外热成像系统综合性能测试仪解决方案

西安瑞泰斯特光电科技有限公司为某单位研制的红外热成像系统综合性能测试仪达到国内行业先进水平。

红外热成像系统综合性能测试仪主要用于红外热像仪成像和光学参数测量，三维图如图1所示。主要包括差分黑体、靶标系统、平行光管、高精度电控转台、温度控制器、总控制器、计算机及采集系统、软件和光学平台等部分组成。

图1 红外热成像系统综合性能测试仪光机三维图

差分黑体发出产生温差辐射经过红外平行光管变为平行光，模拟各种远距离红外目标，投射到被测红外热像仪，根据参数测试需求通过靶标系统选取靶标，计算机采集热像仪视频图像，通过分析或计算即可得到被测红外热像仪的MTFMRTDNETD焦距视场角等参数。

靶标系统由靶标和电控靶轮组成，主要用于为测试提供模拟目标。

高精度电控转台用于热像仪视场角测量。

温度控制器用于差分黑体温度控制。

总控制可用于差分黑体的温差控制、靶标切换。在计算机及采集系统开机状态下，用于热像仪常用参数MRTD参数测量，方便快捷。

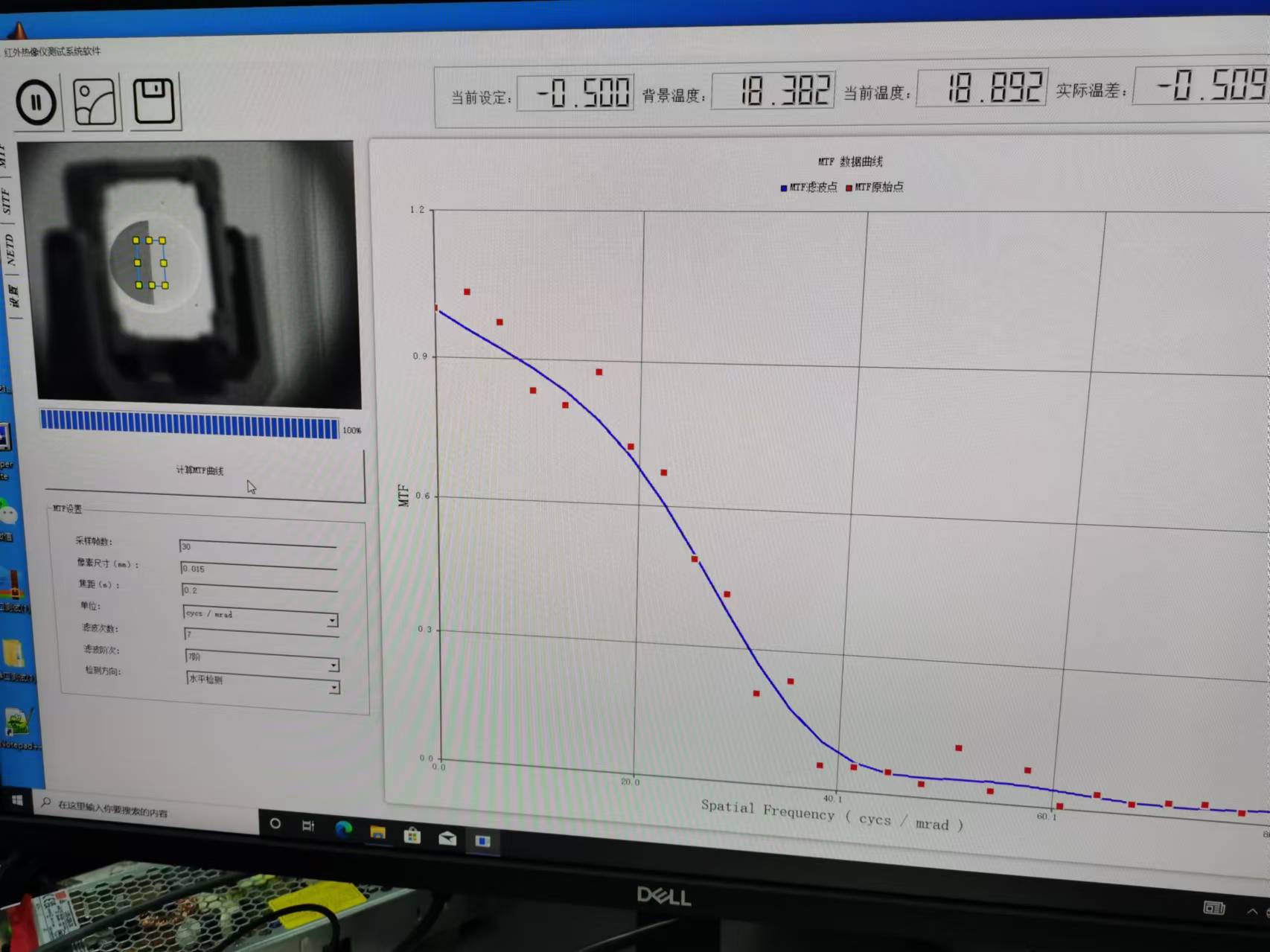

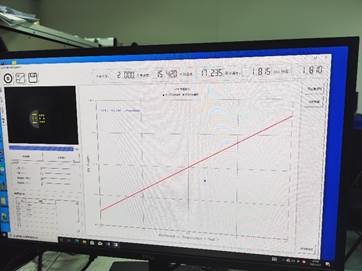

软件采用QT编程，其界面如图2所示。

图2 软件界面

计算机及采集系统包括计算机、Cameralink图像采集卡、HDMI图像采集卡，以及PAL/HDMI转换器，用于被测热像仪图像采集。

a)  焦距、视场测量功能

b)  红外系统设备整机MTF测试功能

c)  最小可分辨温差（MRTD）、噪声等效温差（NETD）测试功能

d)  设备自检、状态监控功能

e)  良好的人机交互界面

2）准直光学系统

a)  口径： 300mm

b)  光谱范围：0.4μm～14μm;

c)  焦距：2500mm，允差±5%

d)  面型精度(PV值)：λ/2（λ=632.8nm）

e)  靶标：12个，如下表
